개요

01

산업시설, 의료시설, 공공기관에서 역할을 다하고 버려지는 폐수를 정화시키는 처리시설을 말한다.
현대의 폐수처리시설은 생산공정과 사용원료에 따라 성상이 다르므로 오염원의 정확한 분석과 최종방류수의 법적처리기준 이내에 맞게 공법을 선정하여야 하며 각 사업장에 적합한 폐수처리시설(물리적, 화학적, 생물학적 공법)을 설계·시공하여야 한다.
㈜그린텍의 환경기술은 오랜 경험과 축척된 기술로 배출 시설물의 특성, 성상을 파악하여 설계·시공을 함으로써 결과의 신뢰성이 보장되고 특히 안정적인 유지관리가 되어 운영관리비를 대폭 줄일 수 있다.

설계/시공

02

폐수처리시설의 공법

03

물리적처리시설

04

스크리닝(Screening)

폐수처리의 첫단계로써 유입수 중에 혼입된 잡다한 협잡물로 인한 펌프 및 기기류의 손상보호, 수로내의 MassBalance를 유지하기 위해 필요한 장치이며, 수동식 바스크린, 기계식 스크린, Micro 스크린, Screw Pump의 형태로 스크리닝을 한다.

침사지(GritChamber)

폐수내의 자갈, 모래, 비닐류, 기타금속류 등에 의한 펌프 등 기기류의 손상 또는 관 등의 폐쇄를 방지하고, 후공정(폭기조, 침전조, 소화조 등)에 축적되는 것을 방지함으로써 처리공정효율 보전을 위해 설치하며 수평류식, 수직류식, 폭기식의 방식이 있다.

유수분리시설

폐수중의 유분을 제거하여 후공정에서 행해지는 처리기능이 원활하게 유지 되도록 해 주는 장치이며 그 종류로는 Baffle식, API식, PPI식, CPI식이 있다.

유량조정조(FlowEqualizationTank)

시간 변화에 다른 폐수의 유량 및 농도의 변화를 최소화하는 장치로써, 집수조(균등화조), 펌핑조, 처리수조, 방류조의 형태로 유량을 조절한다.

혼합시설

폐수중에 함유되어 있는 Colloid 상태의 불순물 또는 중금속류를 최적의 pH상태에서 응집제를 첨가하여 입자를 크게 뭉치게 하거나 금속수산화물을 형성시켜 침전이 잘 되도록 해 주는 장치이다.

침전시설

폐화학적 또는 생물학적처리 후 생성된 Flock은 중력을 이용해 자연 침강시켜 고액분리 제거하는 기능을 가진다.

부상시설

폐수 중에 포함된 고체입자나 오일입자 등에 미세한 기포를 부착시켜 비중 감소에 의한 부력 증가로 오염물질을 부상시켜 제거해 주는 장치로써 용존공기부상법(DAF), 유도공기부상법(IAF), 공기부상법(AF), 진공부상법(VF) 등이 있다.

여과시설

화학적 및 생물학적처리 후 처리수 중에 남아있는 미세한 부유물질 성분을 제거해 주는 장치이다.

탈수시설

단위공정에서 발생된 슬러지내의 수분을 제거하여 부피를 최소화하기 위한 장치이며, 그 종류로는 VacuumFilter, FilterPress, BeltPress, Centrifuges, Sludge-dryBeds가 있다.

농축시설

탈수처리전 슬러지 부피를 감소시킴으로써 탈수 효율을 증대시키는 기능이 있으며, 방법으로는 중력농축, 부상농축, 원심분리 농축이 있다.

화학적처리시설

05

중화시설

응집, 산화, 환원 반응을 용이하게 하기 위해 최적의 pH를 조정해 주는 장치이며,
응집반응을 위한 pH 조정 : SS, 중금속처리
산화반응을 위한 pH 조정 : CN-처리
환원반응을 위한 pH 조정 : Cr6+처리에 이용된다.

환원시설

6가크롬이 함유된 중금속 폐수에 pH2.5–pH2.8이 되도록 H2SO4를 주입한 후 NaHSO4를 주입하여 무해한 3가크롬(Cr3+)으로 환원시키는 시설로써, 산성환원침전법, 이온교환법, 전기분해환원법 등이 있다.

산화시설

CN함유폐수에 NaOCl, Cl2, HOCl, KMnO4 등의 산화제를 주입하여 CO2와 N2로 분해시켜 제거하는 시설로서, 산화방식에 따라 알칼리성염소주입법, 오존산화법, Ferrite법, 전기분해법, 소각법이 있다.

살균시설

폐수내 병원균을 함유하거나, 부패 가능한 폐수의 경우 방류직전에 살균 처리하는 장치로써, 염소에 의한 살균, 차아염소산염에 의한 살균, Ozone에 의한 살균이 있다.

흡착시설

여과시설을 거친 처리수 또는 화학적 생물학적 처리수에 대하여 잔존 BOD, COD의 제거, 탈취, ABS의 제거 기능을 갖는 장치이다.

침전물개량시설

탈수효율을 높이기 위해서 농축처리전 또는 후에 화학적 또는 물리적 방법으로 오니성상을 변화시키는 장치이며, 화학적처리나 세척, 열처리를 통해서 침전물을 개량하는 시설이다.

생물학적처리시설

06

살수여상(TricklingFilter)

자갈, 쇄석, 프라스틱류의 매질로 채워진 탱크위에 회전 분배기(Distributor)로 처리하고자 하는 폐수를 균등하게 살수시켜 주어 매질층을 통과하면서 처리된 폐수를 하부의 배수시설에서 집수한 후 통과된 미생물 Flock의 제거를 위해 최종 침전조를 거치도록 되어 있는 장치이며, 표준(저율)살수여상법, Intermediate(중율) 살수여상법, 고속(고율)살수여상법, Super-rate 살수여상법 등의 방식으로 설치된다.

활성오니법

호기성 조건하에서 폐수내의 유기 물질을 기질로 하여 미생물을 증식시키는 과정에서 미생물에 의한 호흡 및 합성 과정을 통해 폐수내의 유기물질을 제거하는 공법으로써 활성오니법이있으며,활성오니공법의 원리를 이용한 변법으로서 계단식 폭기(StepAeration), 접촉안정법(ContactStabilization), 개량폭기법(ModifiedAeration), 장기폭기법(ExtendedAeration),순수산소활성슬러지법(PureOxygenActivatedSludge)이있다.

회전원판법

폐수의 흐름에 직각으로 설치되어 있는 다중의 프라스틱 원판은 축이 회전함에 따라 원판위에 부착된 미생물은 폐수를 통과하게 되며 이때 미생물은 유기물을 흡수하여 호기성 상태가 되도록하여 미생물의 대사에 의한 유기물을 분해하여 처리하는 장치이며, 단단회전원판접촉조(Single-Stage Rotary Biological Contactor)과 다단회전원판접촉조(Multi-Stage Rotary Biological Contactor)가 있다.

HBC공법

Laceor Loop형의 HBC-Ring에 부착성장한 미생물막과 수중의 유기물과의 반복접촉시켜 오염물질을 제거하는 공법이다. 즉, 폭기조의 측면에서 공기를 공급하면 수중에 산소가 용해되며 기포의 부상력에 의하여 오염된 물과의 교반이 이루어진다. 이때 HBC-Ring에 부착된 미생물군과 수중의 오염물질이 반복 접촉하여 유기성 오염물의 산화, 분해가 이루어지며 링내부에 증식하는 혐기성균에 의해 잉여오니는 분해되므로 오니발생량이 저감되도록 해 주는 장치이다.

SBR공법

단일 반응조에서 오•폐수의 유입 및 처리수의 유출이 일어나는 공정으로 정해진 시간의 배열에 따라 각 단위공정이 연속적으로 일어난다.
즉, 유입 → 반응 → 침전 → 배출 →유지의 순으로 반응이 진행된다.

MBR공법

수중에 함유된 유기물을 호기성 미생물을 이용하여 분해하고 중공사막으로 미생물을 여과분리하여 5ppm이하로 우수한 처리수를 생산하는 공정으로 전 단계에 혐기조, 무산소조를 추가하여 질소와 인까지 처리 가능한 고도처리 공법으로 활용할수 있다.

혐기성소화시설

가장 많이 설치 운영되고 있는 슬러지처리방법으로 혐기성 조건하에서 통성 혐기성미생물과 메탄형성박테리아와 같은 편성혐기성균을 이용하여 유기성슬러지를 산화 시켜 주는 시설로써, 저율소화조, 고율소화조, 2단소화조 등이 있다.
유지관리가 호기성 소화시설에 비해 용이하지 않지만동력요구량과 슬러지발생량이 적고 메탄 발생량이 많아 에너지로 재이용할 수 있는 장점이 있다.

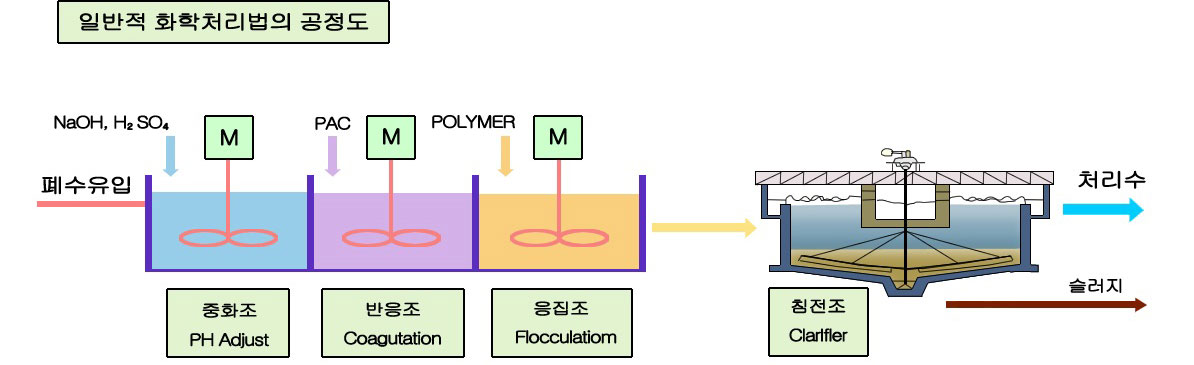

공정흐름도(화학적 처리)

07

공정흐름도(생물학적 처리)

08

적용분야

09

- 산업 전반의 유기성 폐수(음,식료제조공장)
- 도금, 전자, 반도체 폐수
- 철강산업 폐수 등 기타무기물질함유 고농도 폐수
- 제약,원료합성 폐수
- 질소,인함유 폐수(주정,제약,피혁,염색,젤라틴등)
- 기타유기물폐수 발생 사업장
- 병원, 아파트, 대형식당 등 오수처리시설
- 기타중수처리시설
